ساخت پروگرامر PIC با 7 ترانزیستور


ساخت یک پروگرامر ساده و ارزان برای پروگرام میکروکنترل های سری PIC با استفاده از 7 ترانزیستور و درگاه موازی (پرینتری).

پروگرامر

این پروگرامر در واقع بر مبنای پروگرامر Tait Classic PIC Programmer - (c) David Tait ساخته شده است و تنها تفاوتی که در قسمت اتصال به رایانه دارد، در معکوس بودن سیگنال های درگاه موازی است که به سادگی در قسمت نرم افزار امکان این تغیر فراهم شده است.

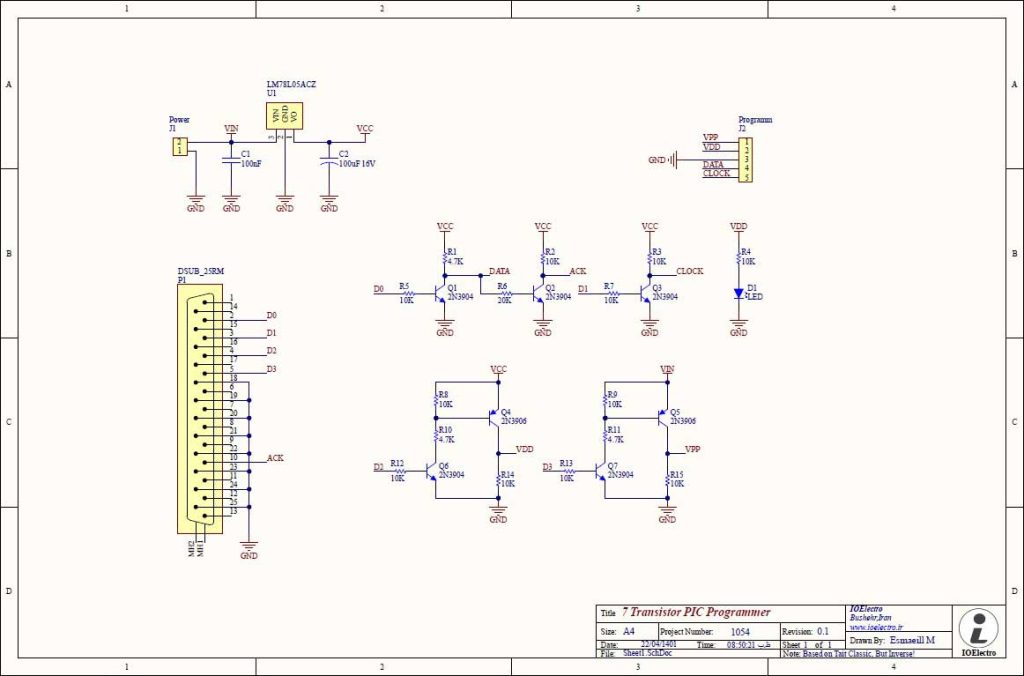

شماتیک

از نرم افزار ساده و رایگان PICPgm برای اتصال به پروگرامر استفاده شده است که برای تمامی سیستم عامل ها از اینجا قابل دریافت است.

این پروگرامر قابلیت پروگرام تمام میکروهایی که در این لیست به عنوان High-Voltage شناخته میشوند را دارا میباشد.
البته با کمی تغیر در قسمت ولتاژ ورودی میتواند برای سری Low-Voltage هم مورد استفاده قرار بگیرد. (تست نشده است!)

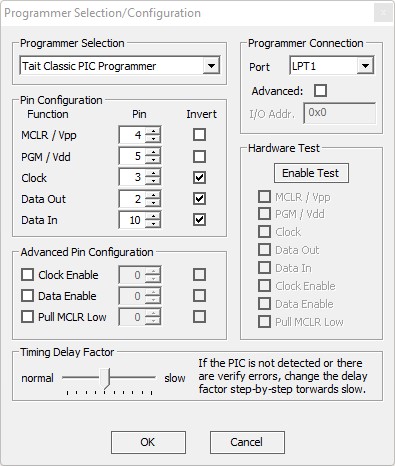

در قسمت تنظیمات پروگرامر مطابق تصویر زیر در قسمت Pin Configuration چک باکس های Invert را تغیر دهید.
برای تست مدار میتوانید از قسمت Hardware Test استفاده کنید.
اگر در عملیات پروگرام با خطا مواجه شدید، سرعت پروگرام را با استفاده از قسمت Timing Delay Factor پله پله کم کنید و دوباره امتحان کنید.

تنظیمات

هشدار: هرگونه اتصال تغذیه و اعمال ولتاژ بیش از 5 ولت و یا جریان بیش از 100 میلی آمپر به درگاه موازی موجب آسیب دیدن رایانه میشود!

دریافت شماتیک به صورت فایل PDF
