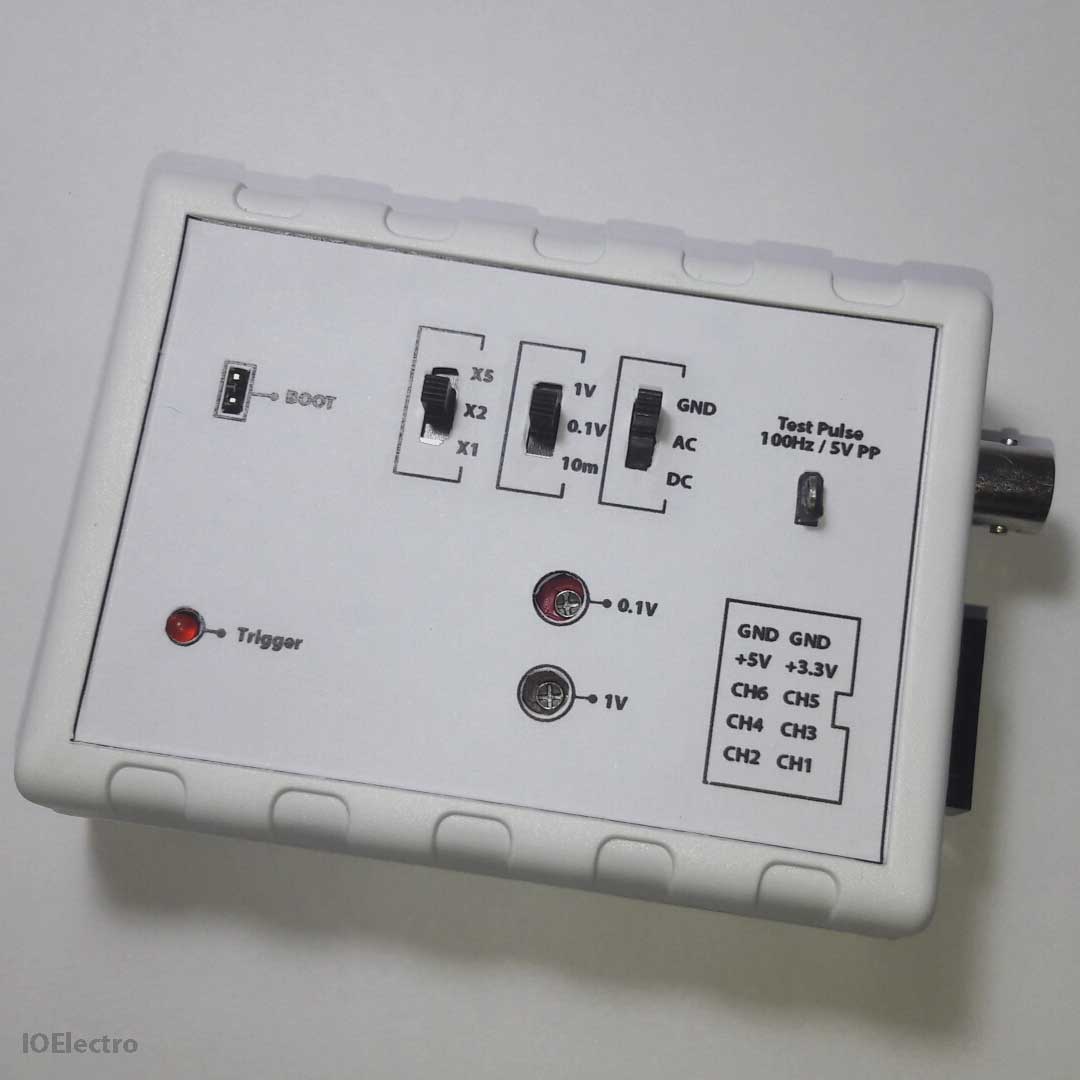

کارت اسیلوسکوپ IOESO


قیمت: 0 تومان

IOESO یک کارت اسیلوسکوپ و لاجیک ویور ساده، ارزان و غیر حرفه ای است که بر پایه اسیلوسکوپ معروف DSO138 طراحی و ساخته شده است، با این تفاوت که سرعت نمونه برداری بیشتر، لاجیک ویور 6 کانال و قابلیت های دیگری به آن افزوده شده است.

مشخصات

  • حداکثر سرعت نمونه برداری آنالوگ: 1.2Msps
  • محدوده فرکانس آنالوگ قابل اندازه گیری: 0 - 200 KHz
  • تفکیک پذیری محور ولتاژ : 8bit
  • حد اکثر ولتاژ قابل اندازه گیری: 50Vpk
  • امپدانس ورودی: 1M ohm
  • حالت های تریگر: دستی، لبه بالا یا پایین رونده، آزاد
  • حداکثر سرعت نمونه برداری دیجیتال: 1.7Msps
  • منطق ولتاژ دیجیتال: 3.3 - 5 ولت
  • تعداد کانال های دیجیتال: 6
  • تعداد نمونه برداری در هر فریم: 2000
  • فرکانس سیگنال تست داخلی : (پیشفرض) 100Hz
  • کوپلینگ: DC, AC, GND

وضعیت: ناموجود

اطلاعات


اطلاعات بیشتر

اسیلوسکوپ چیست؟

نوسان‌نگار یا اُسیلوسکوپ (به انگلیسی: Oscilloscope ) دستگاهی الکترونیکی برای مشاهده شکل موج سیگنال‌ها (ولتاژ) است. در اُسیلوسکوپ، دامنهٔ سیگنال در نموداری دوبُعدی نمایش داده‌می‌شود که محور افقی، زمان و محور عمودی، مقدار ولتاژ است. از اسیلوسکوپ برای نمایش دقیق شکل موج استفاده می‌شود.

IOESO چیست؟

IOESO در واقع یک کارت اسیلوسکوپ تک کاناله برای نمایش سیگنال آنالوگ و 6 کانال ورودی دیجیتال است. IOESO برای نمایش سیگنال های دیجیتال و آنالوگ احتیاج به اتصال به یک کامپیوتر یا لپتاب دارد، این اتصال از طریق درگاه USB انجام میشود.

این ابزار مناسب چه کسانی است؟

همانطور که پیش از این ذکر شد IOESO یک اسیلوسکوپ ساده و ارزان است که امکانات اولیه برای کسانی که به صورت حرفه ای نیاز به یک ابزار سریع، قدرت مند و گران را ندارند تامین مینماید. این محصول به گونه ای طراحی شده که قیمت تمام شده کم به همراه به کارگیری بیشترین توان قابل حصول را داشته باشد. این محصول مناسب کسانی که با الکترونیک آشنایی ندارند نیست! این محصول مناسب دانشجوها و دانش آموزان الکترونیک، علاقه مندان به الکترونیک، تعمیرکارها، کسانی که احتیاج به اسیلوسکوپ حرفه ای ندارند، خود آموز های الکترونیک دیجیتال و اهداف آموزشی الکترونیک در حد مقدماتی است.

آیا میتوانم محصول را تست کنم؟

بله، تا یک هفته پس از خرید محصول، بی قید و شرط میتوانید محصول را مرجوع کنید.
محصول دارای 18 ماه ضمانت مباشد.
همچنین قبل و بعد از خرید محصول میتوانید از مشاوره رایگان ما استفاده کنید، کافیست با ما تماس بگیرید.

چطور میتوانم این محصول را سفادش دهم؟

بسته به وضعیت محصول که در فوق ذکر شده، کافی است درخواست خود را از قسمت تماس با ما در میان بگذارید. محصولاتی که به صورت سفارشی در دسترس هستند نیازمند صرف زمان حداقل 1 الا 2 هفته ای هستند.

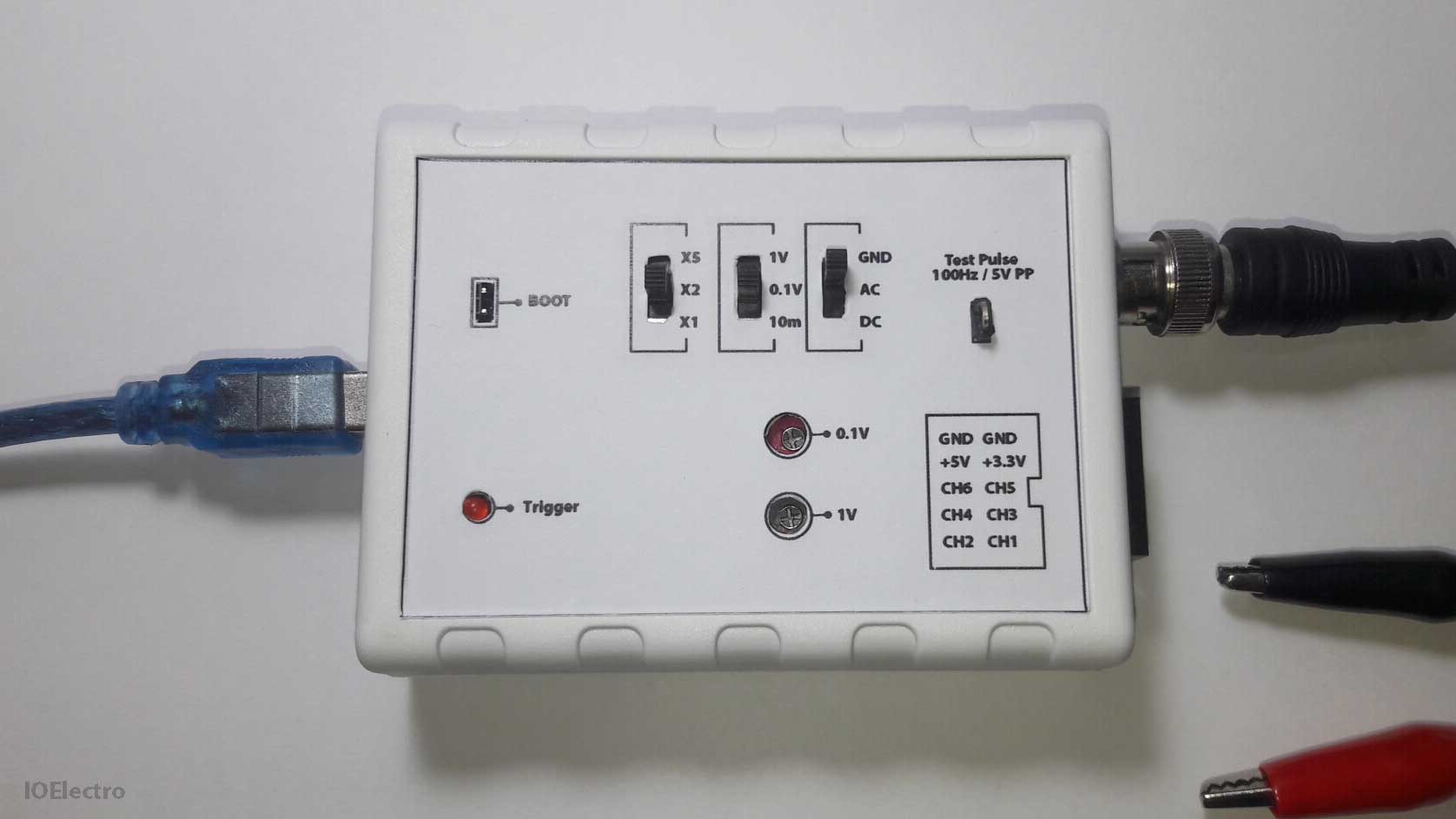

تنظیمات

تنظیمات اسیلوسکوپ به دو بخش اصلی تقسیم میشوند:

  • الف- تنظیمات مربوط به ولتاژ ورودی و نحوه کوپلینگ.
  • ب- تنظیمات مربوط به محور زمان و تریگر.

تنظیمات بخش الف از طریق کلید های روی اسیلوسکوپ انجام میشود ولی تنظیمات مربوط به بخش ب از طریق نرم افزار سمت کامپیوتر تنظیم میشود.

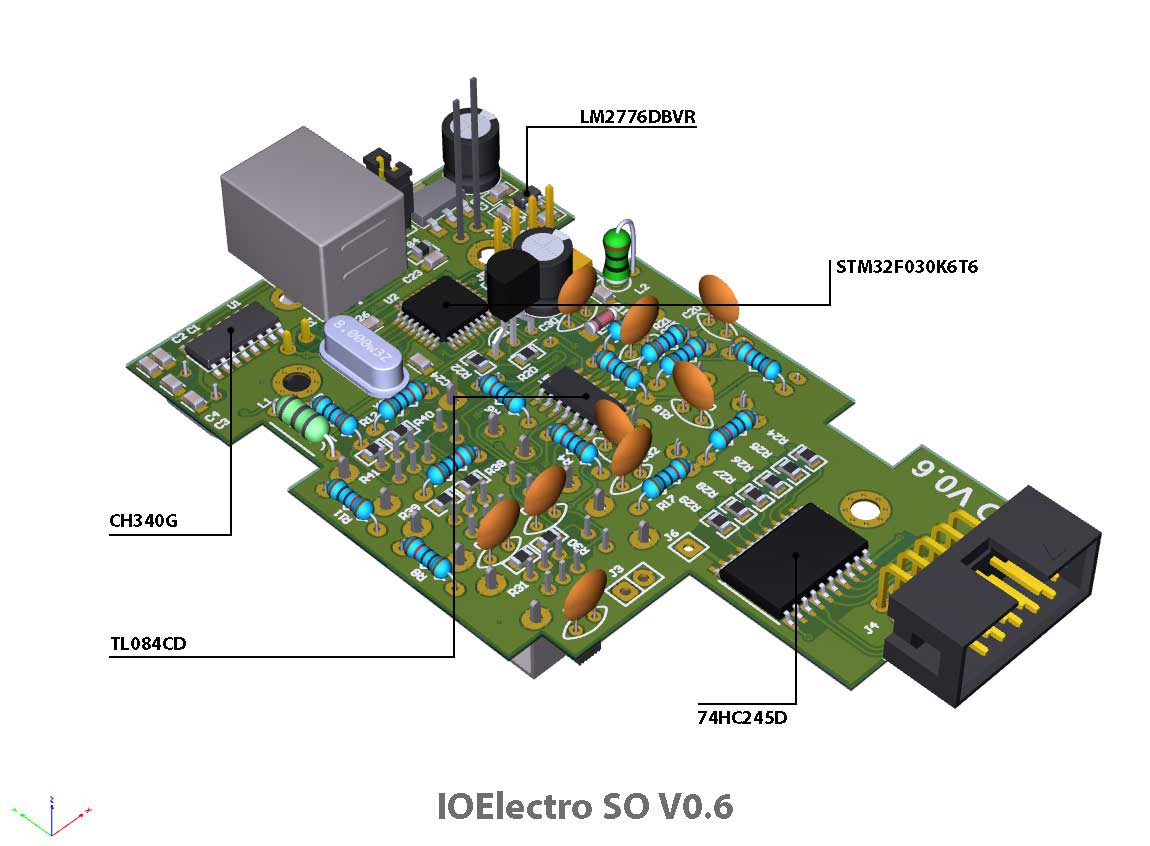

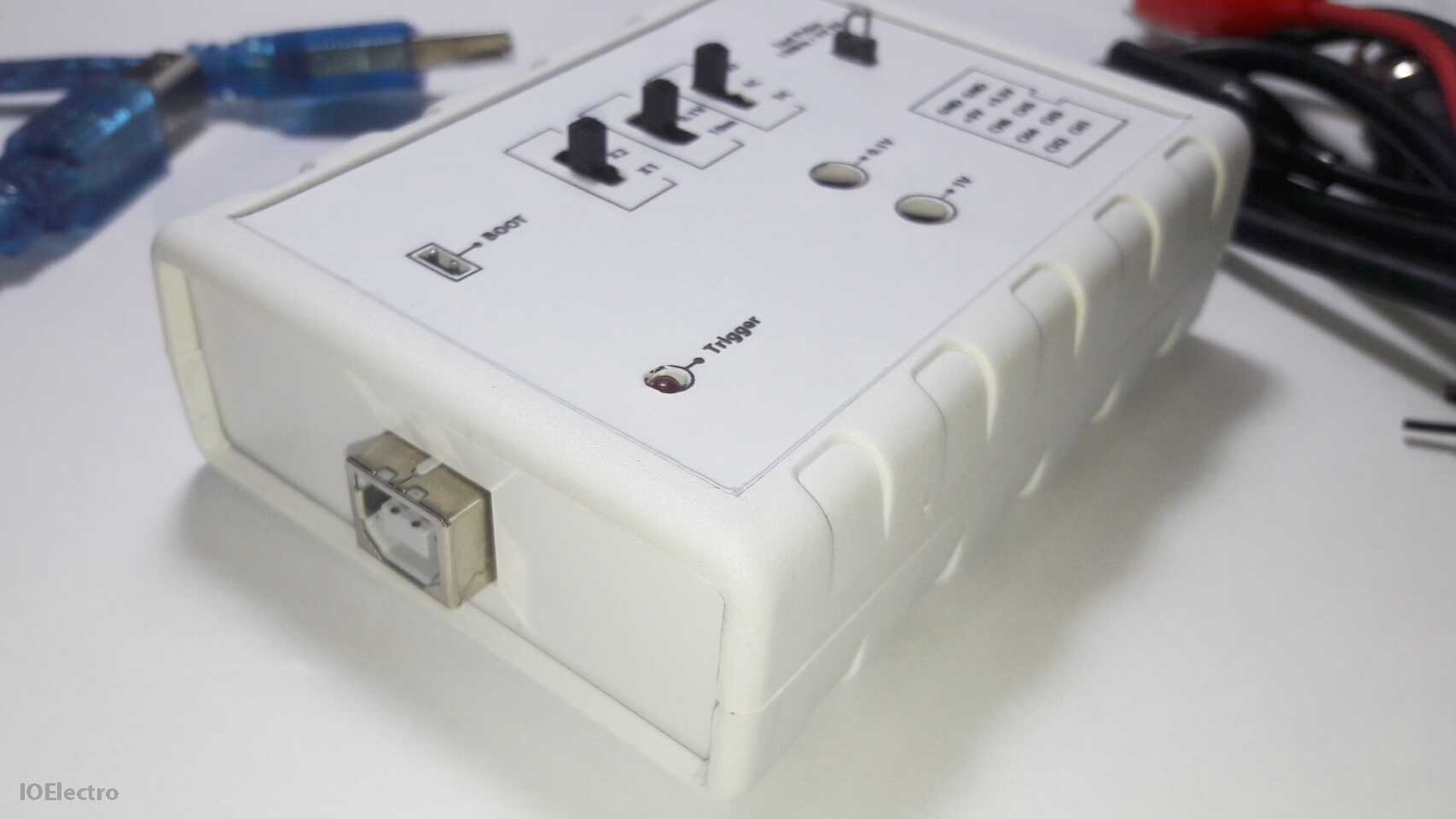

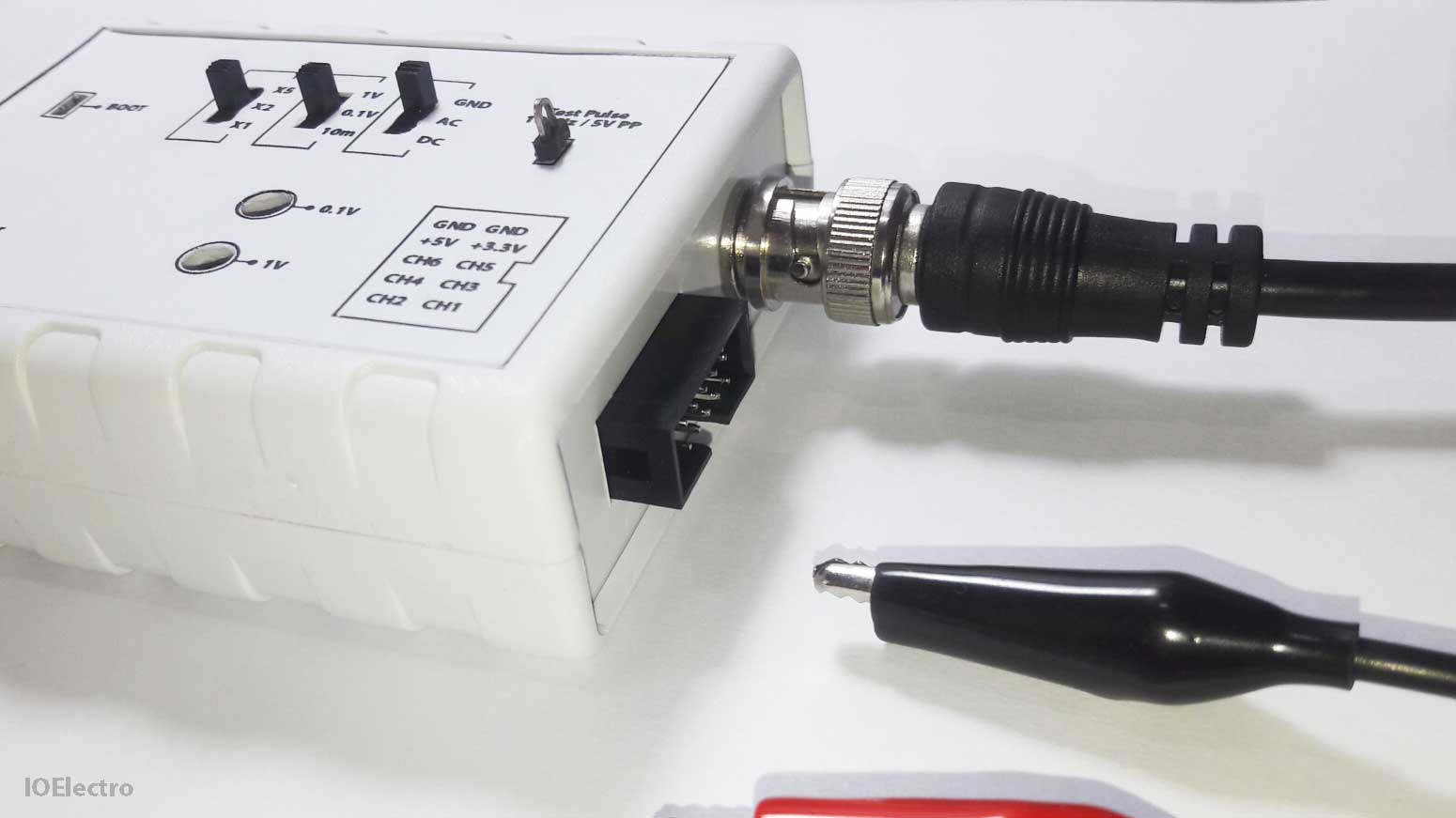

سخت افزار

در طراحی و ساخت سخت افزار اسیلوسکوپ به دو عامل تکیه شده، اول کیفیت و دوم قیمت. برد مدار چاپی با بهترین کیفیت ممکن چاپ شده است و استفاده از قطعات مناسب و مرغوب دلیل دیگری بر کیفیت خوب این ابزار دارد. همچنین بنا بر اهداف آموزشی، جزئیات کامل مدار این اسیلوسکوپ به همراه مدل سه بعدی به صورت رایگان از کلید های بالا قابل دریافت است.

درایور

پس از اتصال کارت اسیلوسکوپ به کامپیوتر، کامپیوتر کارت اسیلوسکوپ را به صورت یک پورت COM شناسایی میکند و به آن یک عدد اختصاص میدهد. اگر کامپیوتر به صورت خودکار درایور را شناسایی نکرد، آنگاه احتیاج است که درایور مربوطه را از طریق کلید بالا دانلود و نصب کنید. اگر درایور را با موفقیت نصب کنید، با مراجعه به تنظیمات کامپیوتر در بخش Device Manager > Ports پورت متصل شده با نام CH340 به این شکل قابل مشاهده خواهد بود.

نرم افزار

نرم افزار مربوطه را میتوانید از کلید های بالا دانلود کنید. نرم افزار به گونه ای طراحی شده است که قابلیت بروز رسانی خود و دستگاه را به ساده ترین شکل ممکن به کاربر بدهد.
برای اجرای صحیح نرم افزار احتیاج به نصب بودن .Net Ftamework 4.7.2 روی کامپیوتر است.

نحوه اتصال به سخت افزار به سادگی و از طریق انتخاپ پورت در بخش Port و فشردن کلید Connect انجام میگیرد.
در بخش Mode میتوان حالت اسیلوسکوپ یا لاجیک را انتخاب کرد. در بخش Control میتوان سرعت نمونه گیری را تنظیم کرد و فرایند را آغاز کرد. همچنین در این بخش میتوان کنترل کاملی روی تریگر داشت.

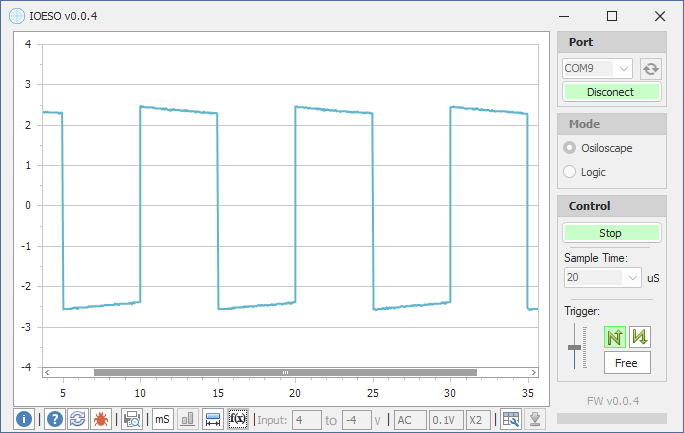

نمای نرم افزار

ویدیو آموزش کار با نرم افزار IOESO

اقلام همراه محصول

  • اسیلوسکوپ
  • کابل USB تایپ B
  • پراب BNC به گیره سوسماری
