کوره قوس غوطه ور


کوره قوس غوطه ور SAF (Submerged Arc Furnace) یک نوع کوره قوس الکتریکی مستقیم است که در آن الکترودها در اعماق بار کوره دفن می شوند و قوس الکتریکی بین الکترودها و مذاب برقرار می‌شود.


کوره قوس غوطه ور SAF

کوره قوس غوطه ور نوعی کوره الکتریکی است که از قوس الکتریکی و گرمای مقاومت بار یا سرباره برای ذوب و کاهش کانی های فلزی یا اکسیدها استفاده می کند.
قوس الکتریکی معمولاً در اعماق مواد کوره مدفون می شود و به همین دلیل به آن غوطه ور می گویند.
کوره های قوسی غوطه ور عمدتاً برای تولید فروآلیاژها، کاربید کلسیم، فسفر زرد، کوراندوم و سایر محصولات استفاده می شود.

کوره قوس غوطه‌ور شامل یک پوسته فولادی است که با آجرهای نسوز پوشانده شده است، یک سقف با دهانه‌هایی برای الکترودها و خروجی گاز، الکترودهای گرافیتی متصل به ترانسفورماتور، یک سیستم تغذیه مواد خام، یک سیستم لوله کشی و یک سیستم تمیز کردن گاز.
ترانسفورماتور جریان متناوب ولتاژ بالا را از شبکه برق به جریان مستقیم ولتاژ پایین مورد نیاز کوره تبدیل می کند.
سیستم تغذیه مواد خام بار را که مخلوطی از سنگ معدن یا اکسیدها و شارهای فلزی است به کوره می رساند.
الکترودها جریان الکتریکی را به کوره می رسانند و یک قوس الکتریکی بین آنها و شارژ ایجاد می کنند.
قوس الکتریکی و گرمای مقاومت بار یا سرباره دمای بالایی ایجاد می کند که ذوب می شود و کانسنگ ها یا اکسیدهای فلزی را کاهش می دهد.
گاز کوره که حاوی گرد و غبار و ناخالصی است، قبل از رها شدن در جو توسط سیستم تمیز کننده گاز تمیز می شود.

از مزایای کوره قوس غوطه ور می توان به راندمان حرارتی بالا، مصرف برق کم، ظرفیت تولید زیاد، آلودگی محیطی کم و سازگاری وسیع مواد خام اشاره کرد.
معایب کوره قوس غوطه ور هزینه سرمایه گذاری بالا، هزینه نگهداری بالا و مصرف بالای الکترود است.

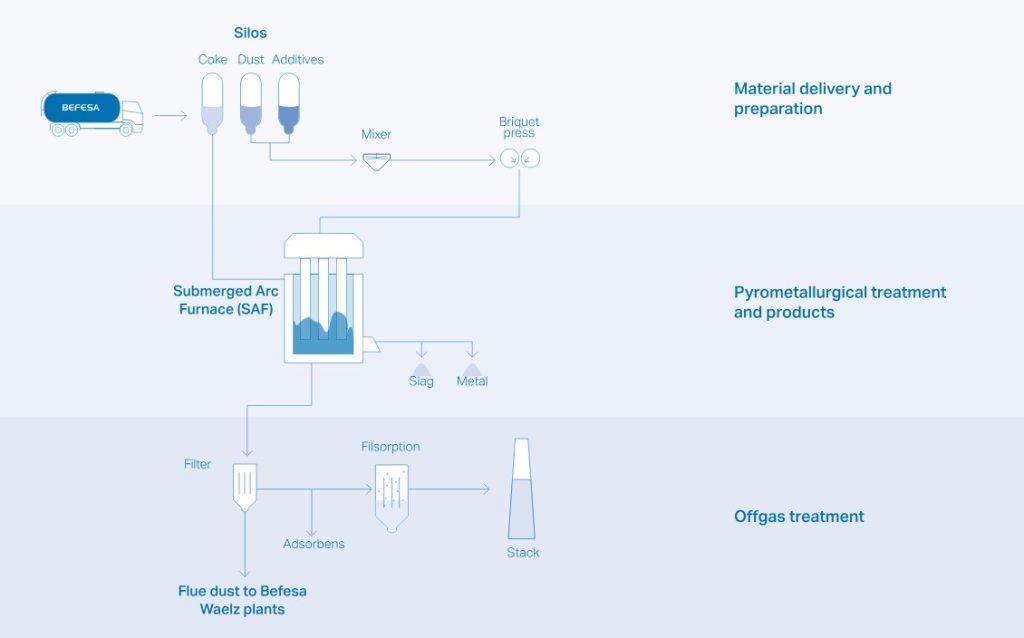

فرایند کوره قوس غوطه ور SAF

کوره قوسی غوطه ور را می توان با توجه به منبع تغذیه، تعداد و آرایش الکترودها، ساختار و آب بندی کوره و بدنه کوره به انواع مختلفی طبقه بندی کرد.
منبع تغذیه کوره قوس غوطه‌ور می‌تواند جریان متناوب، جریان مستقیم یا جریان فرکانس پایین باشد:
کوره قوس غوطه ور جریان متناوب رایج ترین نوع است که از جریان متناوب سه فاز و سه الکترود که به صورت مثلث چیده شده اند استفاده می کند.
کوره قوس غوطه ور جریان مستقیم از جریان مستقیم و یک یا دو الکترود استفاده می کند که می تواند اتلاف توان و مصرف الکترود را کاهش دهد.
کوره قوس غوطه ور فرکانس پایین از جریان فرکانس پایین و یک یا دو الکترود استفاده می کند که می تواند انتقال حرارت و کیفیت محصول را بهبود بخشد.
تعداد و آرایش الکترودهای کوره قوس غوطه ور می تواند تک فاز، سه فاز، تک الکترود، دو الکترود یا سه الکترود باشد.

ساختار و آب بندی کوره کوره قوس زیر آب می تواند باز، نیمه بسته یا بسته باشد. کوره قوس غوطه‌ور باز فاقد پوشش یا مهر و موم در سقف کوره است که به گاز کوره اجازه خروج آزادانه می‌دهد.
کوره قوس نیمه بسته دارای پوشش یا آب بند جزئی بر روی سقف کوره است که نشت گاز کوره را کاهش می دهد.
کوره قوس غوطه ور بسته دارای پوشش یا آب بند کامل بر روی سقف کوره است که از خروج گاز کوره جلوگیری می کند و باعث بهبود بهره وری انرژی و حفاظت از محیط زیست می شود.

بدنه کوره می تواند ثابت یا دوار باشد:
کوره غوطه ور ثابت دارای یک پوسته کوره ثابت است که ساده و پایدار است.
کوره غوطه ور دوار دارای پوسته کوره دوار است که می تواند اختلاط و همگن شدن شارژ و محصول را بهبود بخشد.
